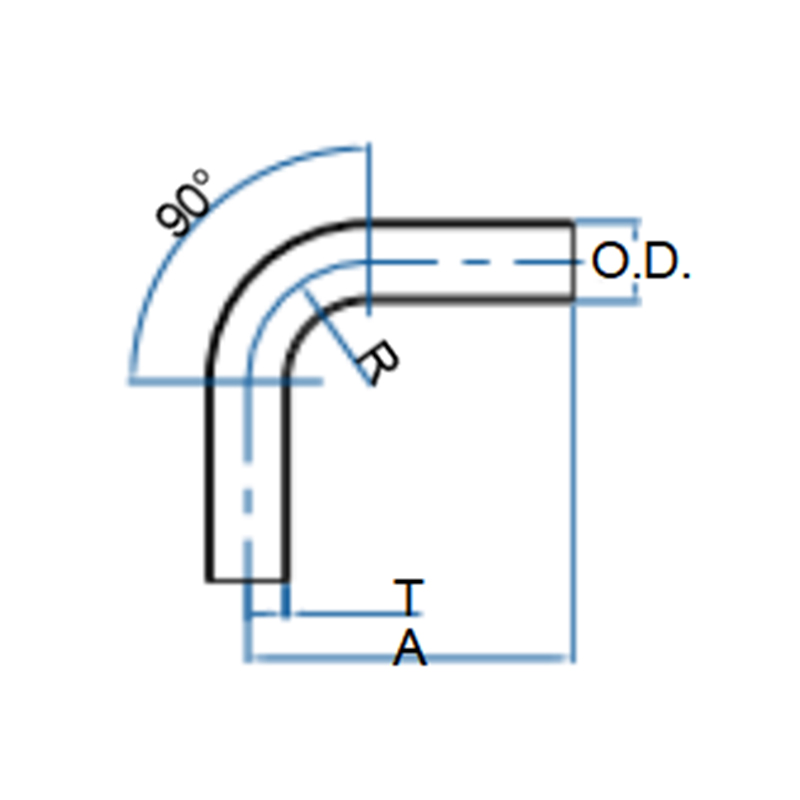

Отвод 90° 45° для автоматической сварки (по японскому стандарту JIS Pipe)
Изготовлены методом точного литья из нержавеющей стали 304L/316L с последующей чистовой механической обработкой на станках с ЧПУ, допуски размеров строго соответствуют стандарту JIS на трубы Pipe, разделка кромок адаптирована для оборудования автоматической орбитальной сварки, формирование сварного шва ровное, без внутреннего грата.
Описание
маркер
Введение в продукт
Изготовлены методом точного литья из нержавеющей стали 304L/316L с последующей чистовой механической обработкой на станках с ЧПУ, допуски размеров строго соответствуют стандарту JIS на трубы Pipe, разделка кромок адаптирована для оборудования автоматической орбитальной сварки, формирование сварного шва ровное, без внутреннего грата. Внутренняя поверхность подвергается механической полировке, канал плавный, что снижает турбулентность потока среды, очистка без остаточных загрязнений. Готовые изделия проходят продувку азотом в закрытом безпылевом рабочем столе, каждая единица упаковывается в индивидуальный защитный чехол. Полировка до BA Ra≤0.5 мкм, после электрополировки EP Ra≤0.25 мкм. Применяются для транспортировки средних и больших потоков особо чистых сред: магистральные высокочистые газы на электронных производствах, очищенная вода в фармацевтике, технологические линии в пищевой и напиточной промышленности. Поставляются на экспорт на японские заводы в России, полностью взаимозаменяемы с оригинальными японскими трубопроводными компонентами.
связаться с нами
